第二塩化鉄腐食試験で見るチタンの耐食性― ステンレス鋼・アルミニウムとの比較検証 ―
TECHNICAL COLUMN
目次 CONTENTS
01 ／ TEST RESULT素材別の試験結果
第二塩化鉄溶液（塩化第二鉄溶液／FeCl₃水溶液）は、金属材料の耐食性、とくに孔食（局部的な穴あき腐食）の起こりやすさを短時間で評価するために用いられる汎用の腐食試験液です。JIS G 0578（ステンレス鋼の塩化第二鉄腐食試験方法）やASTM G48として、建築金物・厨房機器・海洋構造物・化学プラント設備など幅広い産業分野で素材選定の判断材料に採用されています。
この試験液が実際の使用環境よりも厳しい条件を短時間で再現できるのは、次の2つの性質によるものです。
- 塩化物イオン（Cl⁻）を豊富に含み、金属表面の不動態皮膜を局所的に強力に攻撃する
- Fe³⁺が強い酸化剤として働き、実環境より厳しい条件を短時間で再現できる
同一条件下で浸漬したにもかかわらず、チタンだけが「何も起こらない」という結果になりました。

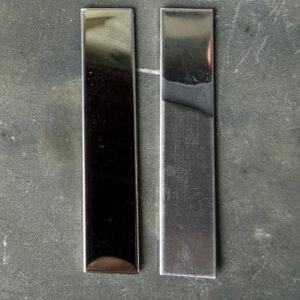

SUS304オーステナイト系ステンレス
浸漬後、表面が白く濁るように腐食が進行。塩化物イオンによって不動態皮膜が局所的に破壊され、孔食が発生したことを示しています。

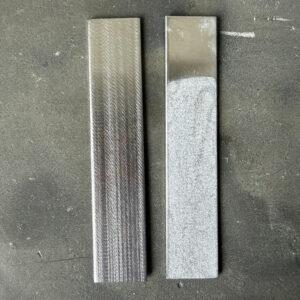

クロム系ステンレスフェライト系
SUS304と同様に白濁腐食が見られましたが、進行はより激しく、腐食の程度はSUS304を上回りました。

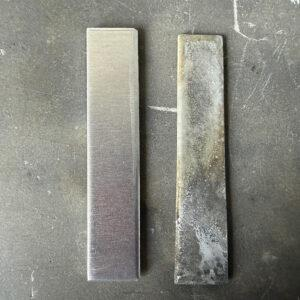

純アルミニウム
浸漬直後から表面で激しく気泡が発生し、反応熱によって液温が急上昇。安全性の観点からも危険な反応でした。

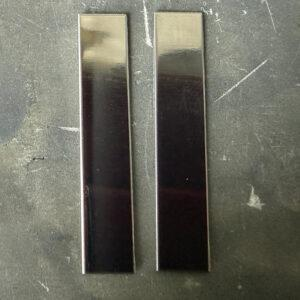

純チタン✓ 反応なし
表面の変化は一切確認されませんでした。変色も白濁も、反応の兆候すらありません。
02 ／ WHY腐食試験 なぜここまで差が出たのか
“この差を生んだのは、「不動態皮膜の化学的安定性」と「自己修復性」の違いです。金属の耐食性の多くは、表面に自然形成される「不動態皮膜」と呼ばれるナノメートルオーダーの酸化皮膜によって支えられています。この皮膜が金属素地と腐食環境を隔てるバリアとして機能する限り、腐食は進行しません。今回の結果の差は、この皮膜が塩化物イオンに対してどこまで安定でいられるかという、電気化学的な性質の違いに起因しています。
03 ／ MECHANISM腐食メカニズムの違い
| 項目 | ステンレス鋼 | アルミニウム | チタン |
|---|---|---|---|
| 不動態皮膜の主成分 | 酸化クロム | 酸化アルミニウム | 酸化チタン |
| 塩化物への耐性 | 局所的に破壊されやすい | 著しく脆弱 | 極めて安定 |
| 自己修復性 | 限定的 | 低い | ミリ秒オーダーで再形成 |
| 本試験での結果 | 孔食・白濁 | 激しい発泡・発熱 | 変化なし |
ステンレス鋼が腐食したメカニズム
ステンレス鋼の不動態皮膜は、主に酸化クロム（Cr₂O₃）で構成されています。塩化物イオンは皮膜中の酸素と置き換わるように吸着し、局所的に皮膜を薄膜化・破壊します。これが孔食の発生起点です。一度皮膜が破れると、内部では金属が溶解してFe³⁺やCr³⁺が生成し、加水分解によって局所的にpHが低下、さらに腐食が加速する自己触媒的な反応が進みます。試料表面に見られた白濁は、この溶解生成物が析出したものと考えられます。クロム系ステンレスがSUS304より激しく腐食した点は、オーステナイト系に比べて孔食電位が相対的に低くなりやすいという、金属組織学上の知見とも整合します。
アルミニウムが激しく反応したメカニズム
アルミニウムの急激な発泡・発熱反応は、酸化アルミニウム（Al₂O₃）の不動態皮膜が塩化物イオンに対して著しく脆弱であることと、アルミニウムの標準電極電位（-1.66V）が卑（腐食されやすい側）に位置することの、2つの要因が重なったものと考えられます。皮膜が破壊された部分で水素発生を伴いながら急速に溶解し、反応熱によって液温が上昇するという、発熱的な酸化還元反応が短時間で進行しました。
チタンが無変化であったメカニズム
チタンの不動態皮膜は、主に酸化チタン（TiO₂）で構成され、化学的に極めて安定した結晶構造を持っています。
- 孔食電位が貴（腐食されにくい側）に大きく偏っており、多くの環境で実用上「孔食が始まる電位に到達しない」レベルの安定性を示す
- 皮膜がわずかに傷ついても、酸素との反応によりミリ秒オーダーで再形成される自己修復性（repassivation）を持つため、腐食の起点となる欠陥がそもそも維持されない
単に「錆びにくい」という経験則ではなく、不動態皮膜の化学的安定性と自己修復性という、電気化学的に裏付けられたメカニズムによって耐食性を発揮している素材といえます。
04 ／ TCO総保有コスト（TCO）の観点から
初期コストだけを見れば、チタンはステンレス鋼やアルミニウムより高価に映るかもしれません。しかし今回の結果が示す通り、腐食による減肉や孔食のリスクが少ないことは、長期的な視点では大きな意味を持ちます。建築外装、什器、家具金物、厨房・水回り設備、そして温泉や沿岸部といった塩化物イオンの多い過酷な環境下では、この差はさらに顕著になります。
腐食を前提とした素材で継続的に発生するコスト
- ✓定期的な部材交換や張り替えの費用
- ✓防錆メンテナンス、再塗装にかかる人件費
- ✓腐食に起因する漏れや破損への事故対応コスト
- ✓発錆や白濁による美観劣化にともなう補修コスト
- ✓施工時の足場、養生といった付帯費用の再発生
05 ／ CASE当社の実際のチタン採用事例
今回の試験結果が意味を持つのは、まさに塩化物にさらされる現場です。当社がチタンを採用した事例の一部をご紹介します。
伝統建築装飾金物（六葉・古式鬼面鬼瓦）
神社仏閣や寺院の屋外装飾金物に、意匠性チタンTranTixxii®を用いた六葉釘隠し、唄金物、根巻金物、古式鬼面鬼瓦を開発・製品化しました。雨と飛来塩分に半永久的にさらされる場所であり、地域の文化や歴史を後世に伝える用途では耐食性・耐久性が意匠性と同等に重要です。
チタン製レンジフード
厨房は油煙と高温多湿にさらされ、塩素系洗剤による日常的な洗浄も加わる、ステンレス鋼にとって条件の厳しい環境です。チタンは塩素系洗剤にも強く、酸にもアルカリにも高い耐性を持つため発錆リスクが少なく、意匠研磨を施した製品は映画のキッチンセットにもご採用いただいています。
06 ／ SUMMARYまとめ
汎用の腐食試験液である第二塩化鉄溶液を用いた今回の検証では、次の3点が明らかになりました。
- ✓ステンレス鋼（SUS304・クロム系）は、塩化物環境で確実に孔食が発生する
- ✓純アルミニウムは、塩化物環境で危険なレベルの急速反応を起こす
- ✓純チタンは、同一条件下で一切の変化を示さない
この差は偶然ではなく、不動態皮膜の化学的安定性と自己修復性という、電気化学的なメカニズムによって裏付けられたものです。チタンの耐食性は、特殊な条件下だけでなく一般的な腐食メカニズムに対しても優位性を持つことが、今回の検証で明確に示されました。素材選定において「錆びない」という選択肢を、ぜひチタンでご検討ください。
